Шаровые фланцевые краны с полным и неполным проходом

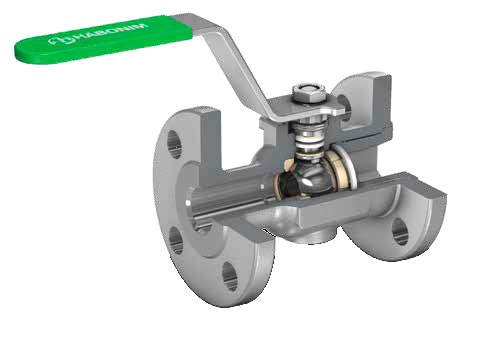

Шаровые фланцевые краны Habonim имеют прочную конструкцию, отличные рабочие характеристики и ресурс. Фланцы кранов (с полным и неполным проходом) выполняются по ст. ANSI B16.5, класс давления 150 и 300. Фланцы кранов на PN 16 и PN 40 (только с полным проходом) выполняются по ст. EN 1092 (DIN).
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Технические характеристики
Номинальные диаметры DN 15 – DN 200
Фланцы серия 31 - ANSI 150 неполнопроходные
серия 32 - ANSI 300 неполнопроходные
серия 73 - ANSI 150 полнопроходные
серия 74 - ANSI 300 полнопроходные
серия 77 - PN 16 по DIN полнопроходные
серия 78 - PN 40 по DIN полнопроходные
Рабочее давление от вакуума 10-6 торр до 50 бар
Рабочая температура -60 °C to +260 °C (-76 °F to +500 °F)
Материалы нерж. ст. A351 CF8M, угл. ст. A216 WCB, бронза, сплав C22, сплав C276, дуплекс. ст.,
супердуплекс. ст., 254SMO, инконель 625, монель 400 и др.
Типы присоединений - фланцы
Управление - рукоятка, редуктор, пневматический привод, электрический привод
Сферы применения: химическая, нефтехимическая, нефтегазовая, энергетическая целлюлозно-бумажная и
другие промышленности
СТАНДАРТЫ СООТВЕТСТВИЯ
Заводская приёмка ISO 9001-2008
Система менеджмента качества
Проектирование и испытания трубопроводной
арматуры
ANSI B16.34, API 6D / ISO 14313,
ISO 17292w
Проектирование трубопроводной арматуры
ANSI B16.5, EN 1092 Pt 1&2 Исполнение фланцев
ANSI B16.10, EN 558 Строительная длина
NACE MR-0175, ISO 15156-1/2/3 Материалы на среды с содержанием сероводорода для
нефтяной и газовой промышленности
EN 12266-1, API 598 Испытания металлической трубопроводной арматуры –
испытания на прочность и плотность, методики испытаний,
критерии приёмки
API 607, ISO 10497 Испытания трубопроводной арматуры – требования к
испытаниям на огнестойкость
ISO 15848-1 Промышленная трубопроводная арматура – методики
определения, проверки и аттестации неконтролируемых
утечек
Сертификация PED 2014/68/EU Module H Оборудование, работающее под давлением
ATEX 2014/34/EU Оборудование и предохранительные системы для
использования в потенциально взрывоопасных средах
(только для устройств, оборудованных приводами)
IEC 61508-2 SIL 2/3 Системный уровень надёжности: функциональная
безопасность электрических, электронных,
программируемых электронных систем, связанных с
обеспечением безопасности (только для устройств,
оборудованных приводами)
Документация EN 10204 2.2 / 3.1 / 3.2
Металлические материалы – документы приёмочного
контроля
Характеристики
| Страна производства | Израиль |
