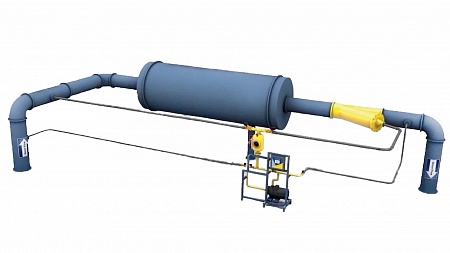

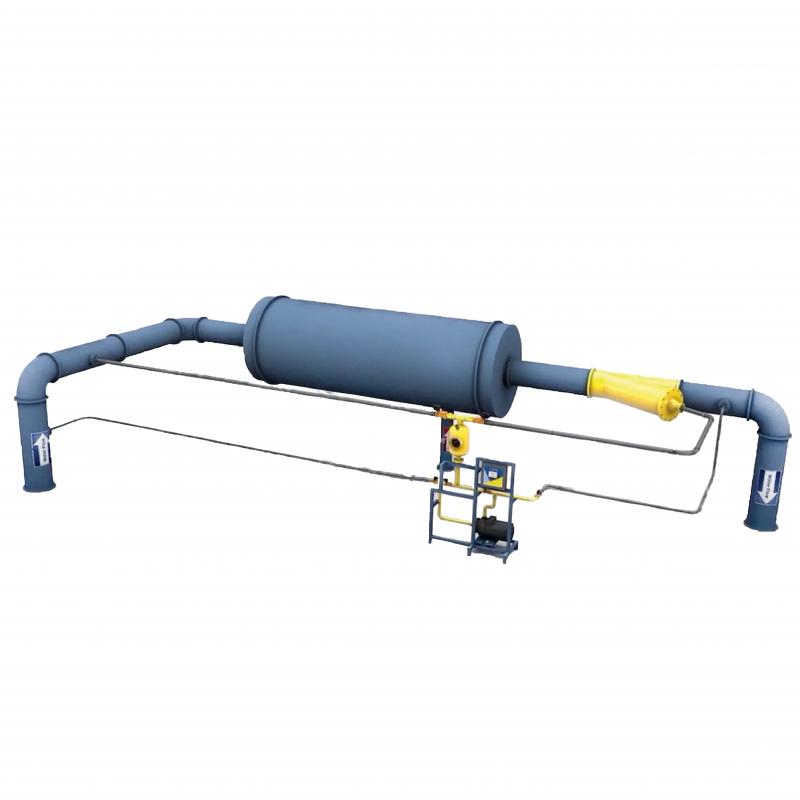

Система автоматической очистки кожухотрубных теплообменников

Во время работы теплообменников в них накапливаются загрязнения различных видов, в первую очередь карбонатно-кальциевые и органические отложения, а также коррозионный налет, шлам и другие примеси (зависит от особенностей работы). Такие наслоения увеличивают гидравлическое сопротивление и энергозатраты на нагрев / охлаждение теплоносителя и в целом уменьшают срок работы системы.

По расчетам, 3 мм наслоений уменьшают КПД теплообменников до 7%.

Поэтому одним из главных пунктов техобслуживания системы является очистка от загрязнений и отложений. Она может проводиться с определенной регулярностью, например, 1-2 раза в год (или по мере необходимости при проведении ремонтных работ), или в автоматическом режиме.

Автоматическая очистка предлагает компания S.Q.M, ее суть заключается в том, что она не требует вмешательства человека, процесс автоматизирован и выполняется в указанное время.

Как эта система работает?

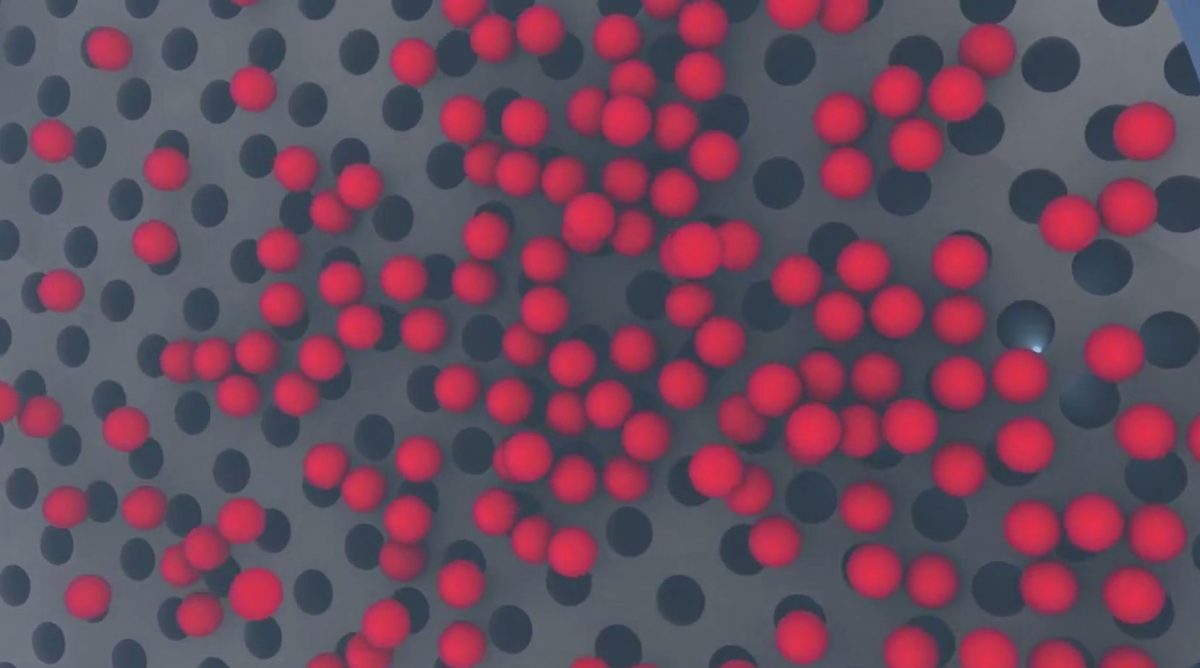

-Шарики-губки от 7 до 70 мм, не более внутреннего диаметра трубки теплообменника, вводятся с установленными интервалами в систему.

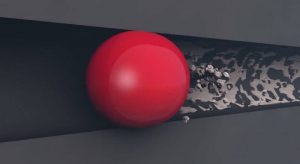

-Шарики проталкиваются через трубу с естественным давлением, которая таким образом протирается.

- Потом губчатые шарики увлекаются в так называемую "ловушку" (Ball Trap) на выходе из теплообменника или конденсатора, где они собираются для следующего цикла очистки.

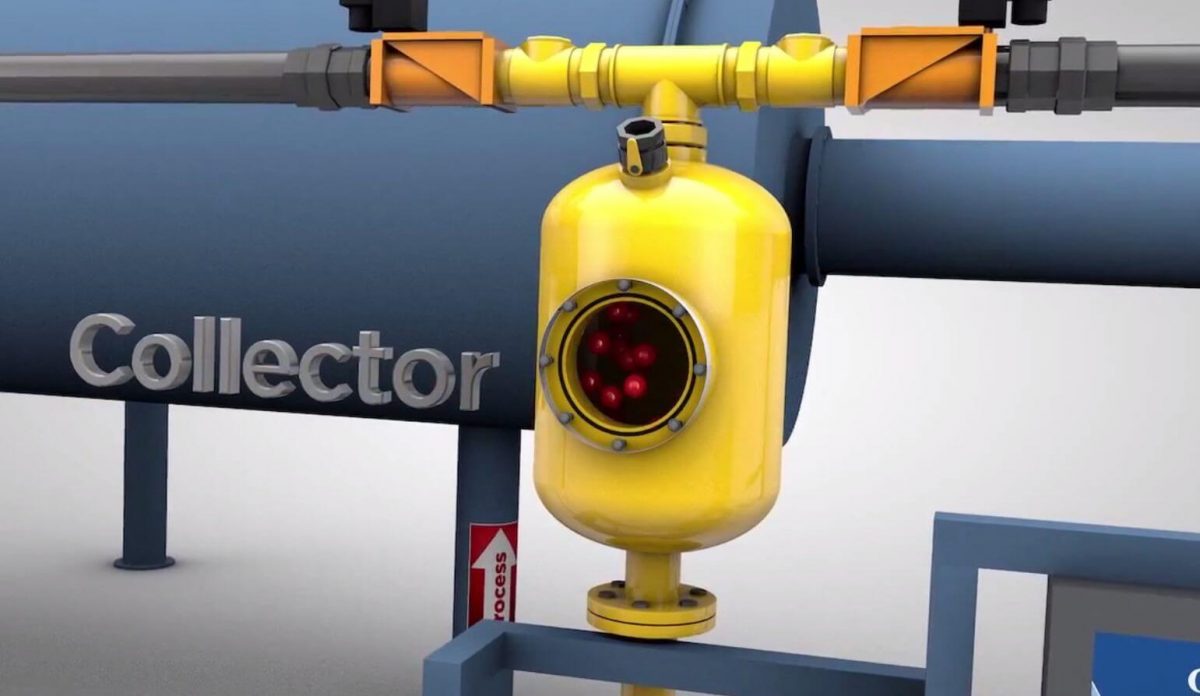

- Потом они попадают в шаровой коллектор, который удерживает шара между циклами очистки, где они затем промываются.


ATCS от C.Q.M включает в себя следующие конструктивные особенности:

Очищающие шарики (Balls)

 все впрыскиваются одновременно.
 шарики скапливаются вместе на трубке теплообменника.
 можно добиться оптимального распространения в каждом цикле.
 все собираются одновременно в каждом цикле.
 не текут через насос, делает их длительными до замены.
 имеют типичный жизненный цикл 6-12 месяцев для губчатых шариков или 3-4 года для (HTB) - высокотемпературных шариков - OEM.

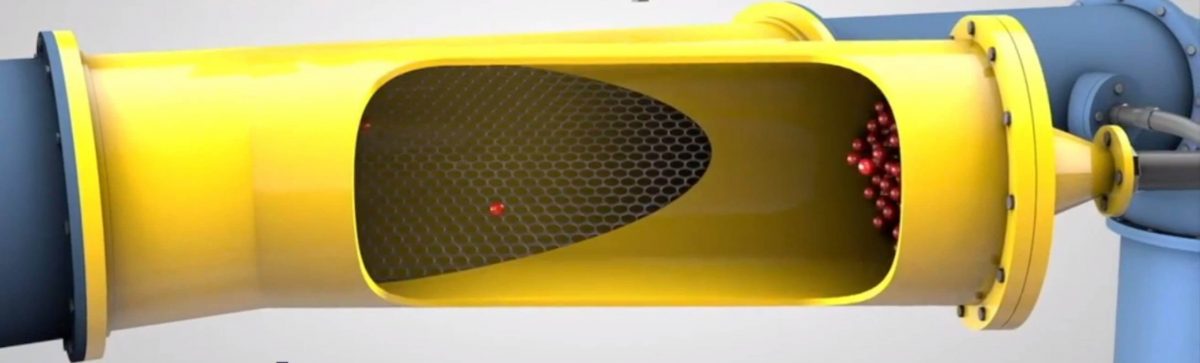

Ловушка (Ball Trap)

 доступна в трех конфигурациях: встроенная, типичная и угловая для установки широкого диапазона доступных монтажных площадей и интерфейсов.
 запатентована уникальная конструкция исключает бал «побег».
 имеет экран, выполненный в виде круглого цилиндра для устранения трения, который сохраняет шара.
 предназначена для того, чтобы шарики могли мягко течь в ней, сохраняя жизни шарики и предотвращая утечку шаров из нее.
 содержит секцию аварийного открытия с электродвигателем и индикатор давления, который активирует аварийное открытие без прерывания основного потока.
 с двусторонним ловушкой: две или более ловушки могут быть установлены с одной системой впрыска и сбора (инжектор и коллектор), чтобы экономически эффективно обеспечить очистку многосекционных конденсаторов. Системный контроллер гарантирует, что шарики поочередно вводятся в каждую секцию конденсатора.

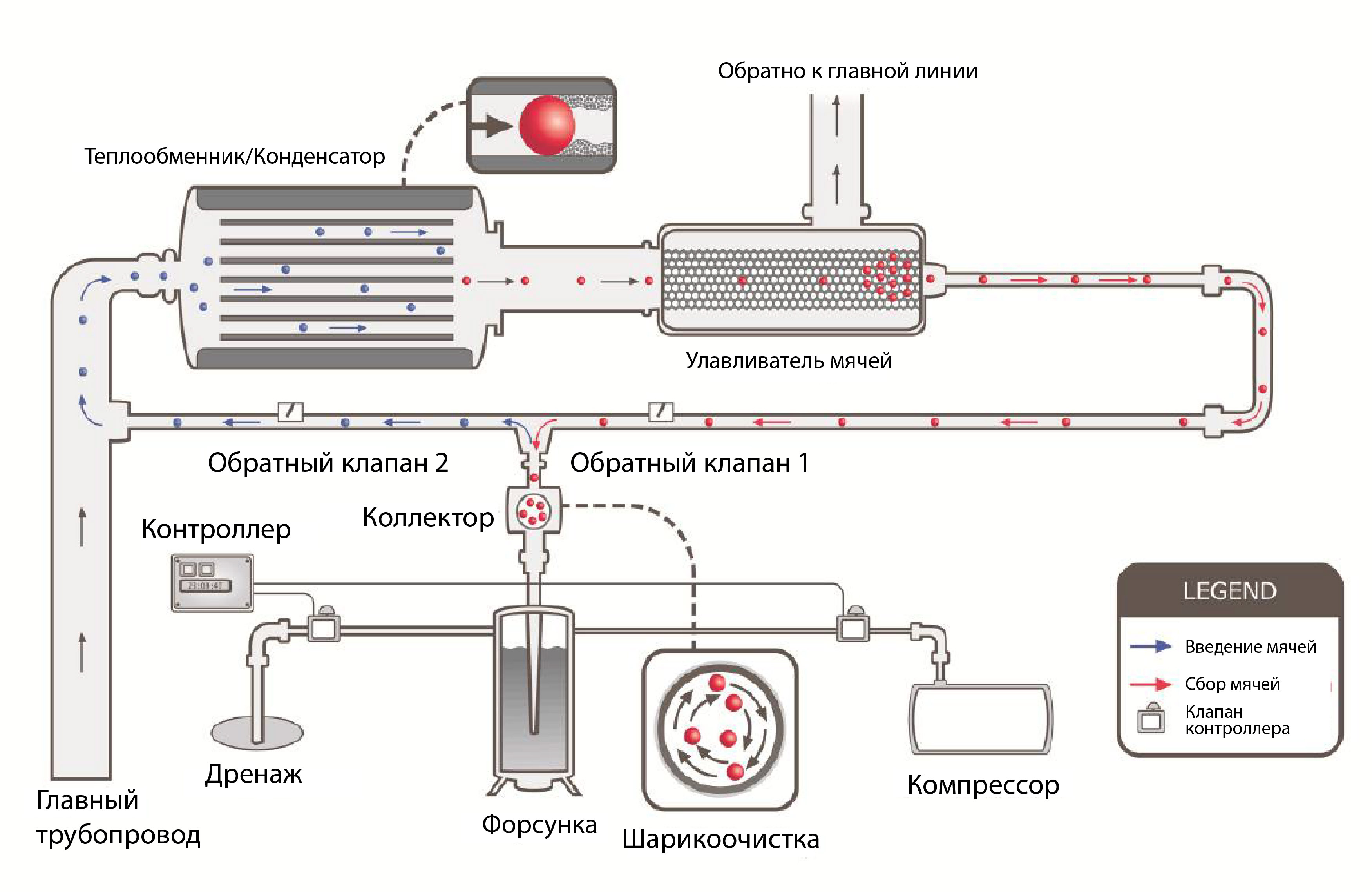

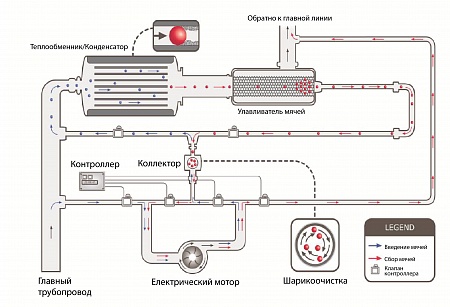

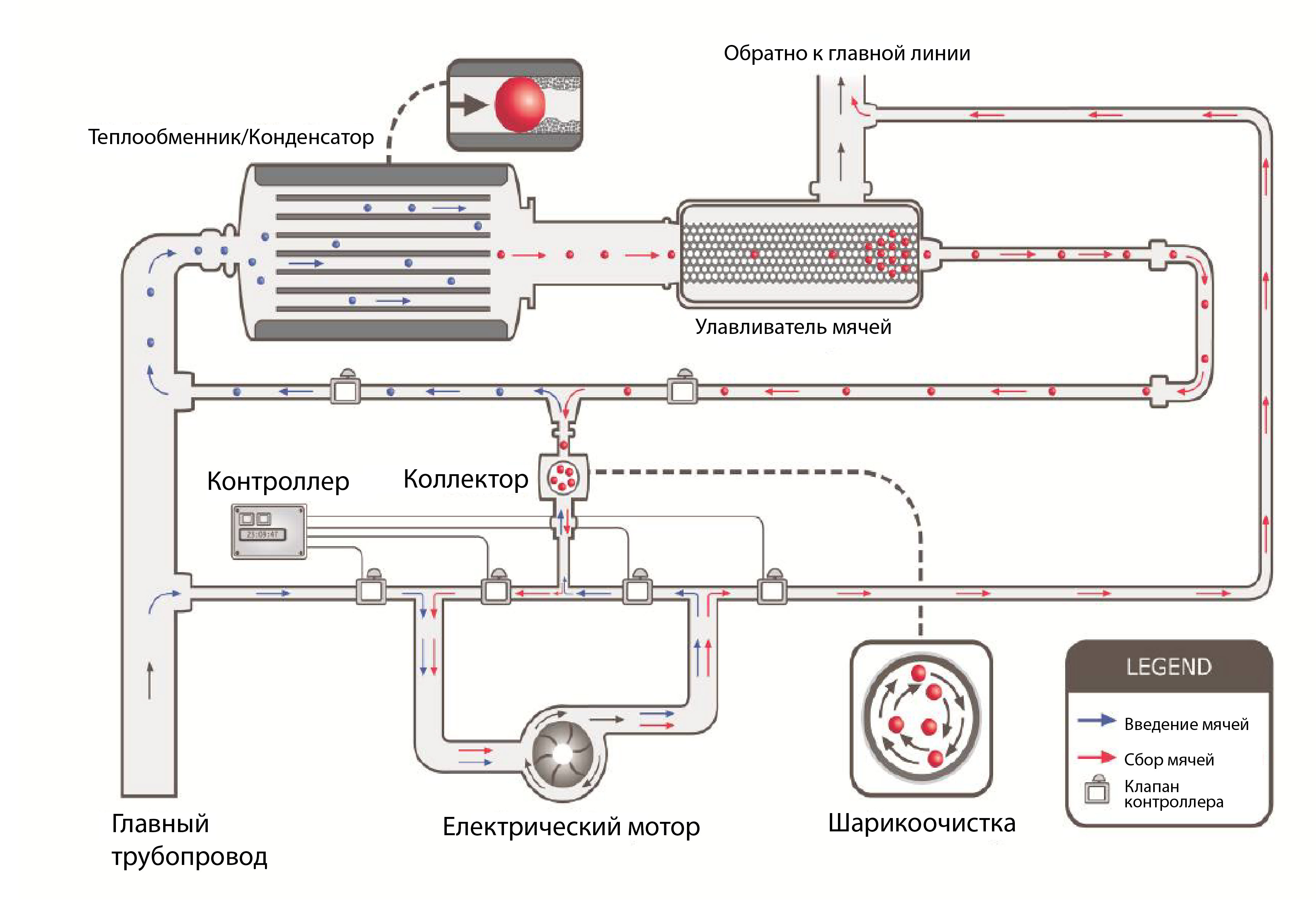

Есть два варианта очистки, с помощью компрессора и с помощью насоса. Каждый из этих методов можно подробно рассмотреть на схемах.

Преимущества автоматической очистки:

• Экологичность, так как не требуется использования химии и нет проблем с ее утилизацией;
• Непрерывная работа. Есть простой оборудования для периодического обслуживания;
• Нет потерь производительности, так как чистые трубки обеспечивают постоянный теплообмен;

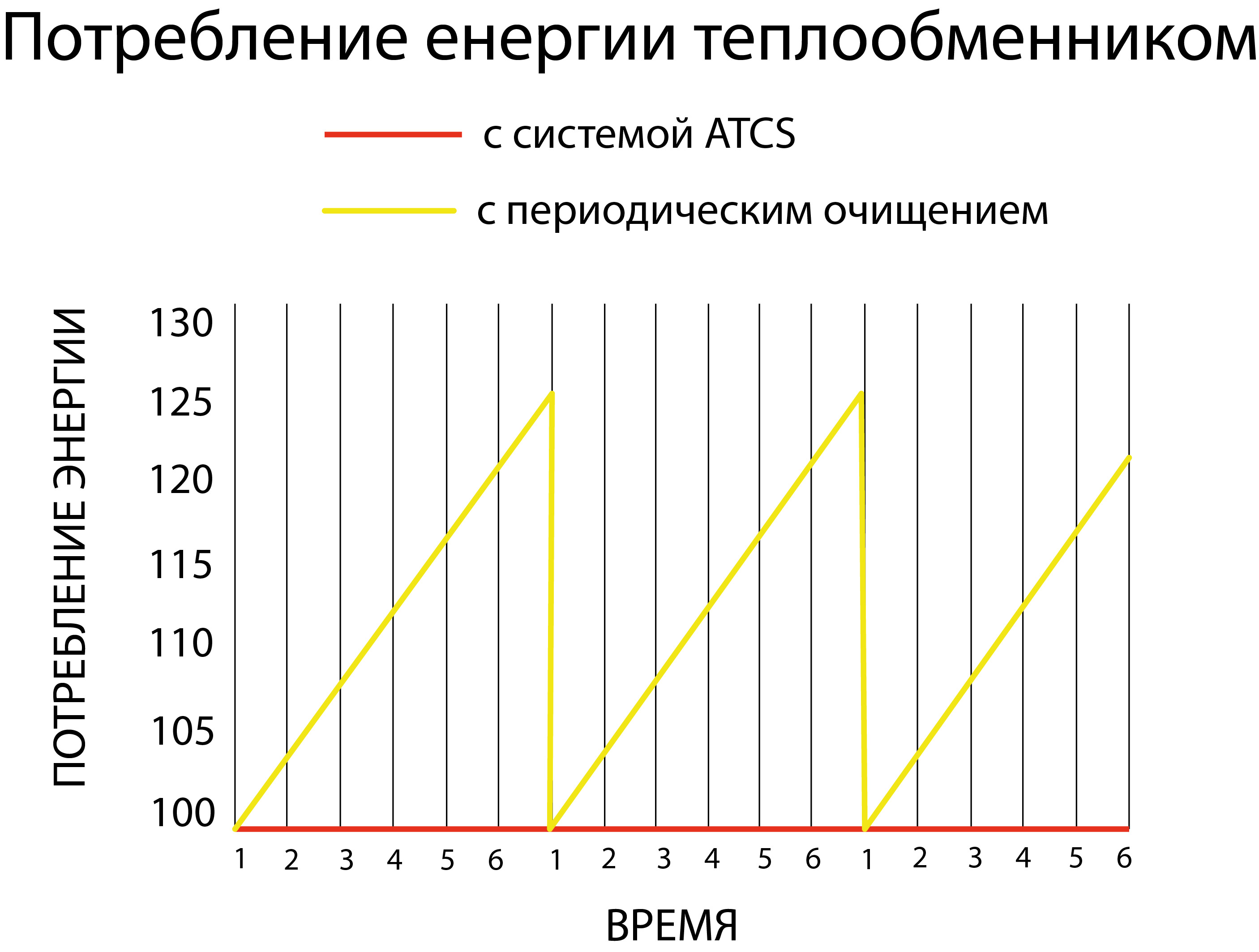

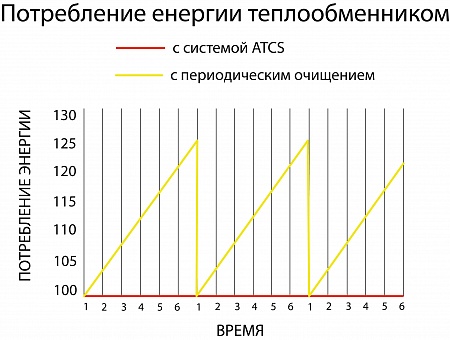

• Потребление энергии не превышается, благодаря стабильной работе чистого теплообменника;
• Автоматизация, так как система не требует вмешательств человека.




Свяжитесь с нами, чтобы обсудить детали сотрудничества.
